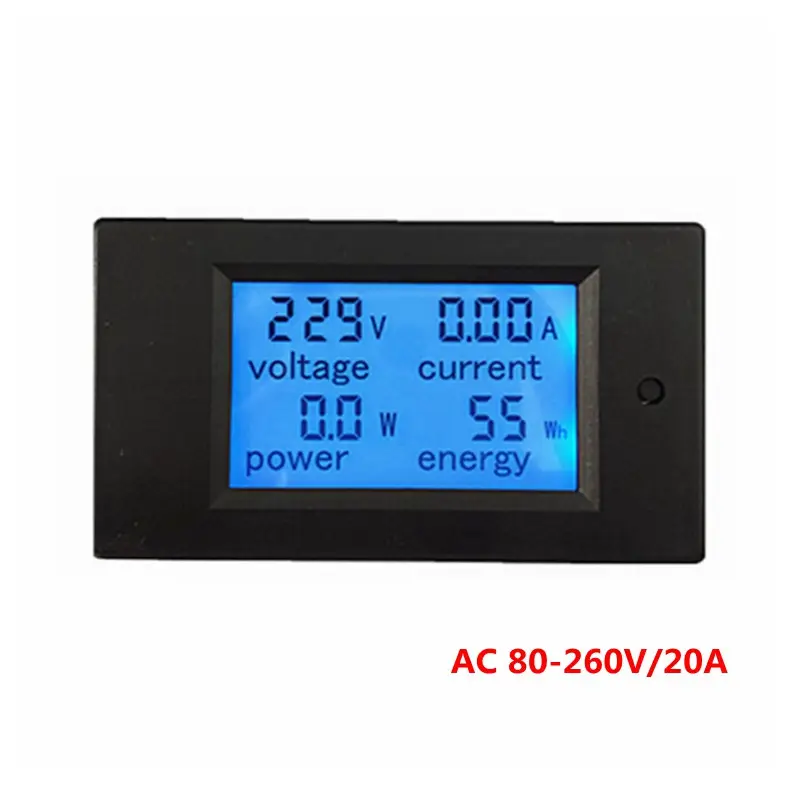

Вимірювач змінного струму AC 220В, 20А (PZEM-021)

Аналізатор параметрів ланцюга змінного струму (модель PZEM-021) — це компактний та надійний пристрій для моніторингу ключових показників вашої електромережі. Цей універсальний прилад об'єднує в собі функції амперметра, вольтметра та ватметра, дозволяючи в режимі реального часу відстежувати силу струму, напругу, споживану потужність та загальну кількість витраченої електроенергії. Це чудовий вибір для встановлення у розподільчих щитках квартир, будинків, гаражів або для контролю роботи окремих потужних електроприладів.

Переваги та функціонал

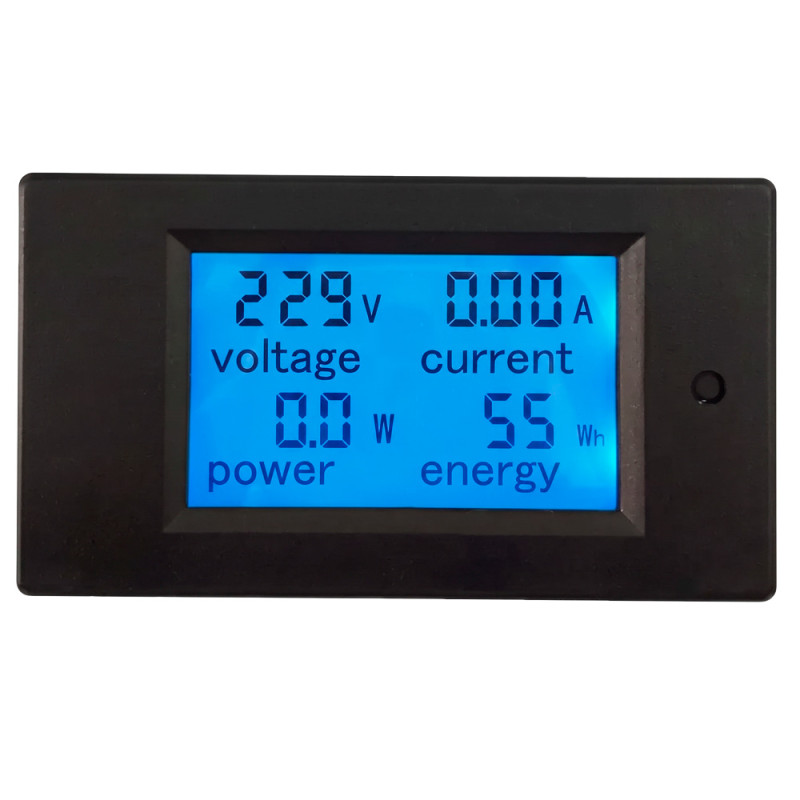

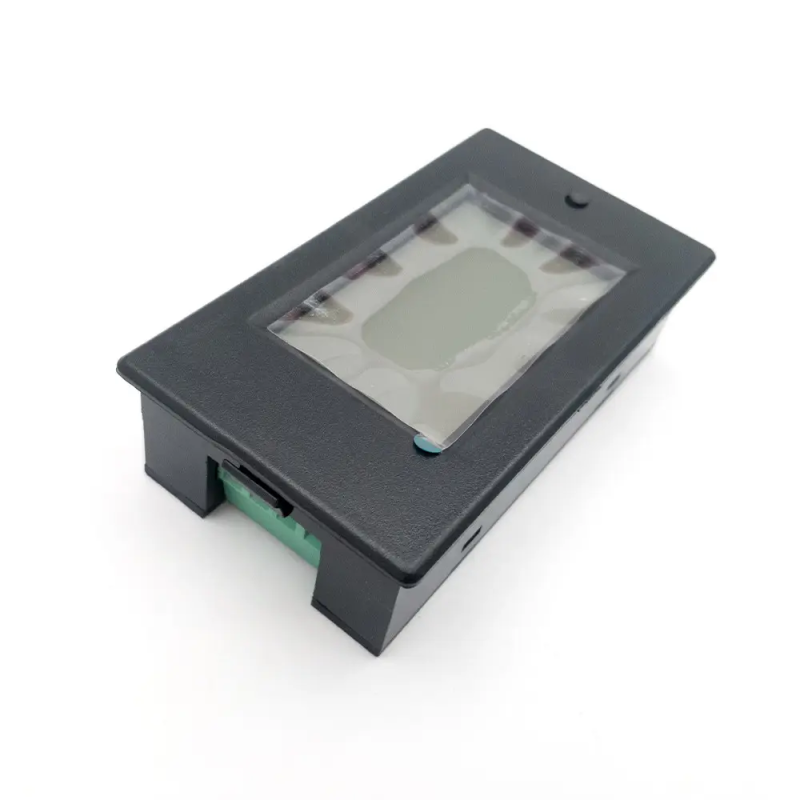

Пристрій оснащений яскравим цифровим дисплеєм із підсвічуванням, що забезпечує відмінну видимість показників навіть у повній темряві. За потреби підсвічування можна легко вимкнути за допомогою спеціальної кнопки на передній панелі. Важливою перевагою є енергонезалежна пам'ять: вона зберігає накопичені дані про спожиту електроенергію (до 9999 кВт·год) навіть у разі раптового зникнення живлення. Аналізатор розрахований на максимальне навантаження до 20 А (близько 4.4 кВт), що є цілком достатнім для побутових потреб.

Інструкція для новачків: Як безпечно підключити ватметр?

Увага: Робота з напругою 220В є небезпечною для життя! Перед початком монтажу обов'язково знеструмте лінію (вимкніть ввідний автомат) та перевірте відсутність напруги індикатором.

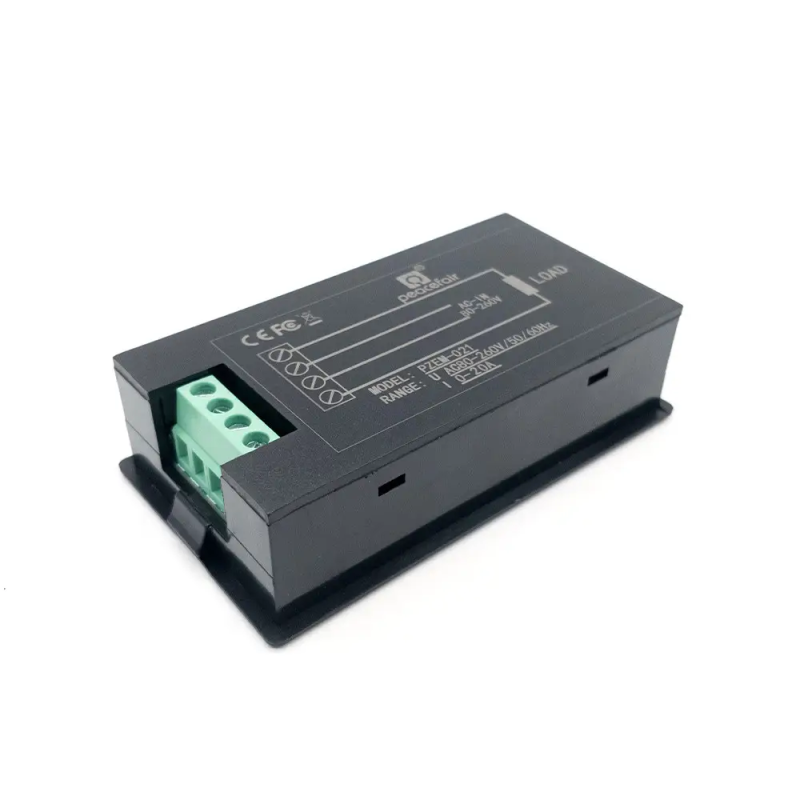

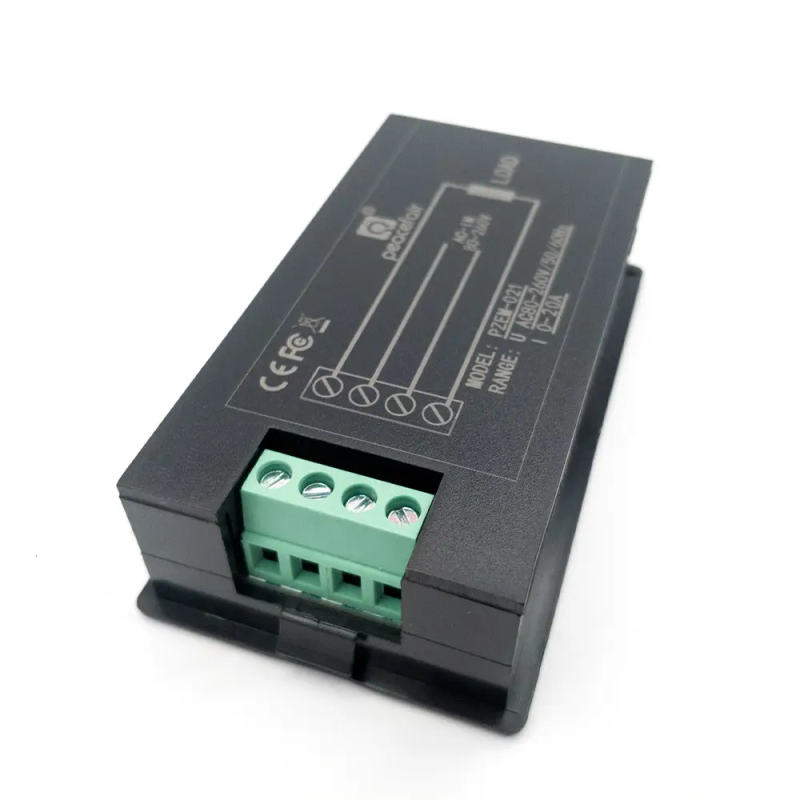

• Вивчення схеми: На задній панелі пристрою нанесена чітка схема підключення. Прилад має 4 гвинтові клеми для фіксації дротів.
• Підключення живлення та навантаження: У моделі PZEM-021 на 20А струм проходить безпосередньо через вбудований шунт. Підключіть фазний та нульовий провідники від мережі до вхідних клем згідно зі схемою, а вихідні клеми з'єднайте з вашим споживачем (наприклад, лінією розеток). Переконайтеся, що контакти міцно затягнуті викруткою, щоб уникнути іскріння.
• Важливий нюанс сумісності: Виробник суворо наголошує, що цей прилад призначений лише для мереж з чистою синусоїдою змінного струму. Заборонено використовувати його для вимірювання потужності від автомобільних інверторів (з модифікованою синусоїдою) — це призведе до миттєвого виходу вимірювача з ладу.
• Запуск: Після надійної фіксації всіх контактів та перевірки схеми, увімкніть автомат. Екран засвітиться, і пристрій почне відображати поточні показники вашої мережі. Для скидання лічильника енергії затисніть кнопку на кілька секунд.
